内置式胎压监测产品使用说明书

(伟力通与铁将军功能相同)

一、产品特性简介

◆ 本产品采用无线显示器(无须外接电源线);

◆ 显示器安装无须拆车即可安装;

◆ 显示器智能省电、超长待机;

(内置电池可循环充电,满充电一次可用45天以上)

◆ 显示器采用流线式设计,精巧美观;

◆ 最新内置式传感器,采用军工电池。

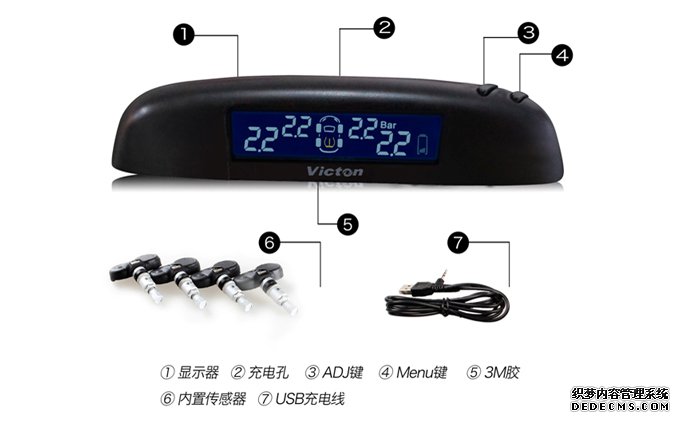

二、部件名称

见图一

胎压监测说明书

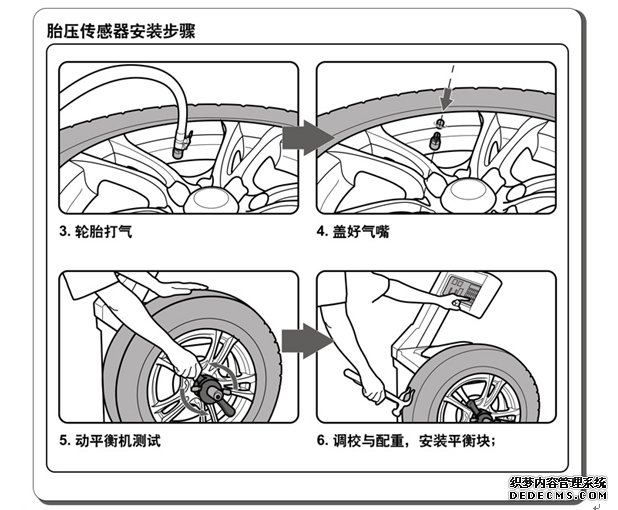

三、安装步骤

胎压监测说明书



胎压监测说明书
胎压监测说明书



注: 显示器位置尽量远离金属,如车上有装行车记录仪,DVD等设备,尽量远离。



安装视频点击查看:胎压监测怎么装



四、报警方式

报警方式包括如下:

◆低压报警

当轮胎胎压低于1.7Bar时,发出BI-BI-BI报警声提示,同时显示器上对应位置的轮胎胎压图标及数字会闪动提示。

◆高压报警

当轮胎胎压高于3.3Bar时,发出BI-BI-BI报警声提示,同时显示器上对应位置的轮胎图标及胎压数字会闪动提示。

◆高温报警

当汽车轮胎温度高于70℃时,会发出BI-BI-BI报警声提示,同时显示器上对应位置的轮胎图标会闪动提示HI。

◆快漏气报警

当汽车轮胎急速漏气时,会发出BI-BI-BI报警声提示,同时显示器上对应位置的轮胎图标及胎压数字会闪动提示。

◆传感器失效报警

当汽车轮胎上的传感器损坏或无电时,一定时间后会发出BI-BI-BI报警声提示,同时显示器上对应位置的轮胎会闪动提示“ ——”。

◆传感器电池报警

当汽车轮胎上的传感器电池电量低时,会发出BI-BI-BI报警声提示,同时显示器上对应位置的轮胎图标会闪动提示。

◆显示器电池报警

当显示器电池电量低时,会发出BI-BI-BI报警声提示,同时显示器上电池符号会闪动提示。

具体动画演示请点击查看:无线胎压监测器报警方式



五、重要说明

1、按键说明

显示器出厂前已设定好轮胎压力报警值(低压和高压报警值分别为1.7Bar和3.3Bar,即当车辆的轮胎胎压低于1.8Bar或者高于3.2Bar时会报警提示);若确实需要重新设置时,请按参考:(注:只能设置低压报警值,高压报警值由厂家默认。)

1).低压报警值设置

 ◆长按MENU键3秒,“滴”一声后进入设置功能状态;

 ◆长按ADJ 键 3秒以上并保持, 低压报警值会在1.8—3.2之间循环变化;当闪动到需要设置的值时,松开即可;

 ◆长按MENU键3秒,当听到“滴-滴” 声,保存退出。

2).单位设置

 ◆长按MENU键3秒,“滴”一声后进入设置功能状态;

 ◆短按ADJ 键,单位在BAR 和 PSI间切换

3).开关机

 ◆开机:按任意按键即可开机

 ◆关机:同时长按 ADJ +MENU 两键 3秒以上

2、安装说明

安装时建议让显示器处于开机状态,放置于汽车中控台或其他安全稳固的位置,然后依次旋上传感器,即可收到压力信号。若没有信号,将车辆行驶一段距离即更新显示数据。

特别提示 :若车辆行驶一段距离之后显示器仍没收到信号,请检查传感器是否没将气门嘴顶开,该情况下请重新安装传感器,将传感器拧紧确保传感器顶住气门芯并感应到气压。

3、配对说明

连按“MENU”键五次后听到 长“bi” 一声后松开,进入轮胎匹配状态,左前轮“  ”图标闪烁;

短按 “ADJ”键循环选择需要匹配轮胎位置,选中后,相对应的轮胎符号“  ”闪烁,再将相对应轮胎的外置传感器卸下,并对轮胎进行断断续续地放气(5到10秒不等),然后迅速装好外置传感器,此时传感器会正常发码;

显示器收到信号后,“  ”变为“ 压力值”,并短鸣提示,此时短按“MENU”键确认;听到“bi--” 一声后松开,匹配成功;

继续按短按 “ADJ”键,按以上步步骤进行下一个位置轮胎匹配;设置完毕,长按“MENU”键3秒bi-bi”两声保存退出,进入轮胎匹配状态没做任何操作,3分钟自动退出。(生产出厂前已配对,只有更换传感器时才需要重新配对)



六、规格参数

见下表



工作电池

3.6V 军工电池

工作温度范围

-40℃— +125℃

工作湿度

0-100%

压力测量范围

0—8 Bar (表压)

压力显示精度

±0.1Bar

安装方式

内置

温度测量精度

±2℃

发射频率

433.92 MHz

发射功率

≤  5 dBm

重量

43g

工作温度范围

-20℃— +70℃

信号接收频率

433.92 MHz

工作湿度

0-100%

供电类型

锂电池

气压范围

0-8BAR



七、售后保障

1、保修年限

本产品保修期为一年,保修期内产品免费维修。

保修期的起始日期以产品发票日期或购物订单的系统日期为准。

2、注意事项

以下情况为非保修范畴:

◆ 使用过程中浸水严重导致显示主机电路烧毁

◆ 使用过程中因外力撞击致损坏不能正常使用

◆ 私自拆开显示器



八、常见问题

问:传感器安装好后,显示器没显示压力,或显示“00”

答: 安装传感器时,请将显示器保持开机状态。 这样一装上传感器,就能收到压力信号



问:刚买回来,显示器开不了机

答:检查显示器是否电量不足;首次使用时,先充电60——90分钟。



问:对于超过2000KG 的车辆(如悍马,路虎等),是否可以调整压力报警值。

答:可设置低气压报警值,见“按键说明“。显示器出厂前已设定好轮胎压力报警值,无需再重新设置压力报警值,以免产生误报警。



问:显示器亮度怎么有点偏低?

答:当显示器刚开启时,显示器屏灯较亮;车辆行一段时间后,显示器亮度下降,保证夜间行车安全;显示器属于低能耗设计,省电耐用;屏幕是属于复显方式,当外部亮度越强,屏幕会更亮。



问:早上开车,轮胎频繁数值变动是什么原因?

答:当车停一段时间后起步时(如早上开车出门),轮胎压会骤然降低,这是正常现象,因为显示器显示的还是停车时的压力;车辆行驶后更新为最新的压力,所以压力低了; 当行驶一段时间后,轮胎温度会增加, 压力也顺着增加0.1——0.3BAR ,这属正常现象。



问: 车停路边,早上起来后,显示器有显示“——“,是否正常?

答:当车辆停在路边,或施工场等场所,可能产生震动,使显示器长时间开机,而产生的一种现象,当重新点火开车后,数据更新,就可正常。





小贴士

压力单位术语

Kpa 压力单位:千帕斯卡(我国法定压力单位)

Psi 压力单位:磅/平方英寸

Bar 压力单位:巴

温度单位:摄氏温度

温度单位:华氏温度

压力单位换算关系: 1Bar≈102Kpa;1Psi≈7.03Kpa;1Bar≈14.51Psi

温度单位换算关系: ℉=32+1.8×℃
